產品名稱：DZX系列有載分接開關在線濾油機

產品概述：

DZX變壓器有載分接開關在線濾油機主要用于35KV～500KV變壓器有載分接開關絕緣油的旁路循環過濾。它能夠在變壓器系統正常運行的情況下，可以定時對開關油進行過濾，或者在調壓開關動作之后，對開關油進行自動過濾,在線濾油機在循環過濾時能有效地除去油中的游離碳、水分、氧化物及雜質，確保了開關油的油質和絕緣強度，增加了開關的切換次數，延長檢修周期，減少停電次數，保證電壓質量，提高有載分接開關工作的安全性、可靠性。

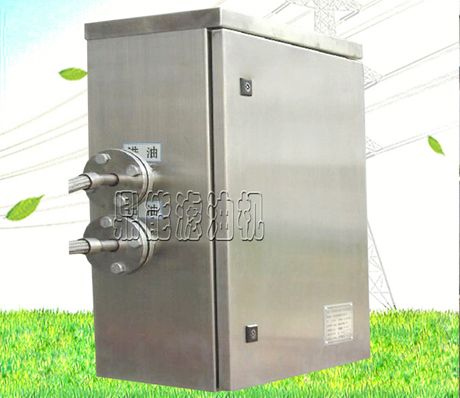

DZX系列變壓器有載分接開關在線濾油機通常安裝在有載調壓分接開關附近（安裝方式有壁掛式或側旁固定式），作為一個專用設備使用，有多種流量和多種不同功能附件可供選擇，是一種節能降耗環保型產品。

產品特點：

??● 整體式油路、嵌入結構、雙道密封，不漏！

? ● 全數字控制、液晶顯示、配功能鍵，方便！

? ● 高精密過濾、在線注油、瓦絲放氣，實用！

? ● 濾前后取樣、可視窗口、故障顯示，直觀！

? ● 智能溫濕控、多重保護、遠程監控，可靠！

? ● 不銹鋼材質、標準控制箱、全天候箱體，經久耐用！

? ● 遠程監控系統，運行狀態及濾芯狀態顯示。

? ● 電機正反轉控制，電機啟動過載，缺相保護裝置。

? ● 配置溫度繼電器，可調50%～100%。

? ● 分接開關每動作一次即自動啟動濾油裝置，運行時間可根據需要設定，濾油時間一般設定30分鐘（0～99小時）；另一方式為每天定時過濾，運行時間一般定為2小時，這兩種運行方式可分別選擇。

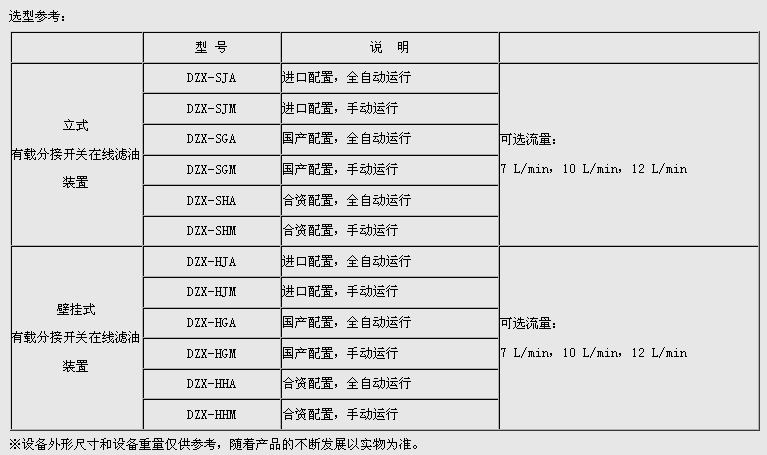

可選配裝置：

配置選擇：A、全進口部件；B、合資部件；

材質選擇：1、不銹鋼拋光；2、碳鋼烤漆? ；

功能選擇：A、自動/手動/定時；B、手動/定時；

安裝方式：1、壁掛式；2、側旁落地安裝。

執行標準：

DL/T574-1995 有載分接開關運行維護導則

GB10584-1989 有載分接開關應用導則

產品優勢：

1、整體式油路

所有元件全部嵌入在數控成型整體式精密油路中。結構緊湊，內部沒有任何管道連接，減少了密封部位，且所有主密封部位均設計為兩道密封。采用不銹鋼帶法蘭軟管直接與變壓器有載分接開關進出油口法蘭連接，方便可靠。

2、高精密的二級分離過濾

設計二級分離過濾，前級采用1μm濾芯，除去游離炭等金屬微粒雜質，后級濾芯內置有高性能活性吸附材料，能去除水份、有機酸等物質，使絕緣油保持良好耐壓特性。

3、全數字控制

采用高性能的嵌入式專用數字控制器。獨特的控制算法、強電磁抗干擾設計、運行穩定可靠。

4、簡單直觀的人機界面

液晶顯示、中文菜單，方便的常用功能鍵，人機對話友好，界面直觀易懂，無需記憶，操作簡單。

5、回路溢流和壓力檢測多重保護

系統設有溢流閥和壓力檢測限壓功能；當出口壓力高于溢流閥開啟壓力時，油通過溢流閥在內部形成循環。如溢流閥失效，壓力檢測還能起到限壓保護作用停止電機，保護系統。泵的吸油口設有壓力傳感器，防止進油閥未打開時啟動電機，損壞油泵。

6、智能溫濕控

當溫度低于或高于設定值時（適宜溫度設置0～40℃），系統自動加熱或散熱，保證系統在環境惡劣的各種溫、濕度環境下可靠濾油，實現全天候無人監控值守的工作模式。

7、瓦斯在線放氣

在設備巡檢時，巡檢人員通過濾油系統自身的瓦斯在線放氣機構直接將分接開關內的氣體放盡。

8、在線補油技術

當有載開關長期工作油位下降時，可通過濾油系統本身的注油機構，將合格的同型號絕緣油補充入到有載分接開關本體內。

9、電源相序和電壓檢測閉鎖保護功能

電源相序錯誤、電壓高于或低于U=380V（增/減10%）時，系統自動閉鎖，電機停止運行。

10、自動報警閉鎖功能

具有自診斷和維護報警功能。出現報警顯示時，系統自動閉鎖，不能啟動，故障消除后自動恢復正常。如濾芯堵塞，工作人員要及時清洗或更換后才能啟動系統濾油。

11、掉電保存記憶功能

掉電時，設定參數和運行數據能自動保存和記憶。
